Beskrivning

Skicka förfrågan

Detaljer

FKFF-seriens kulskruvlager har C5- och C7-noggrannhetsnivåer, med C5-positioneringsnoggrannhet på ±0,05 mm och repeterbarhet på ±0.01 - ±0,02 mm, vilket gör dem lämpliga för användning i precisionsutrustning som CNC-verktygsmaskiner. Efter svärtningsbehandlingen av ytan, utmärkt anti-korrosionsprestanda, förbättras hållbarheten avsevärt. Materialet är tillverkat av högkvalitativt legerat stål, som är styvt och klarar stora axiella och radiella belastningar och löper stabilt. Jämn bollcirkulation, överföringseffektivitet på mer än 90 %,{11}}energibesparande effekt är anmärkningsvärd. Bekväm installation, storleken på industristandarden, kan snabbt anpassas till olika typer av utrustning.

Produktegenskaper

FK FFBall skruvändstödlager Kärnegenskaper

Ultra-positionering och retention med hög precision

Använder precisionsslipningsprocesser, monteringsytans ojämnhet Mindre än eller lika med 0,8μm, repeterad positioneringsnoggrannhet ±0,002 mm, kompatibel med hög-precisionsutrustning; specialdesign säkerställer en långsiktig-noggrannhetsavklingningshastighet under 5 %.

Hög styvhet och lastkapacitet

Optimerad vinkelkontaktlagerkonfiguration + förstärkt hus klarar radiella/axiella kombinerade belastningar samtidigt som stabiliteten bibehålls under tunga förhållanden; nyckelkomponenter genomgår uppkolning och härdning (HRC58-62), vilket förlänger livslängden med 30 %+ jämfört med konventionella produkter.

Låg-friktion Hög-hastighet

Precisionsmatchad -design minimerar motståndet och uppnår friktionskoefficient Mindre än eller lika med 0,0015 med maximal rotationshastighet på 10 000 rpm; Brus Mindre än eller lika med 55dB, deformation Mindre än eller lika med 0,001 mm vid 10 graders temperaturökning, vilket säkerställer hög-hastighetsstabilitet.

Modulär bekväm anpassningsförmåga

Standardiserade gränssnitt som är kompatibla med vanliga 16-80 mm kulskruvar, stödfläns-monterad, basmonterad och andra installationsmetoder; anpassningsbara gränssnitt möjliggör snabba byten utan modifiering av utrustningen.

Hållbarhet i tuffa miljöer

Designad för komplexa industriella förhållanden med fler-skiktsskydd: multi-rost-beständig ytbehandling klarar över 48 timmars saltspraytestning utan korrosion, och motstår effektivt fukt-inducerad komponentnedbrytning. Integrerade kontakttätningar i lager + dammskydd förhindrar inträngning av skräp och partiklar, vilket minskar internt slitage och förlänger underhållsintervallerna.

Bekvämt underhåll och full livscykelsupport

Utbytbara slitdelar utan demonteringsutrustning, levereras med installationsverktyg och underhållsmanualer. Erbjuder valvägledning och underhållsplaner skräddarsydda för utrustningsspecifikationer.

Produktnamn	Kullager för ändstöd
Material	45#, lagerstål
Ansökan	Verktygsmaskiner, automationsutrustning, flyg, militär, halvledartillverkning, medicinsk utrustning och precisionsmätinstrument.
Specifikation	FKFF10, FKFF12, FKFF15, FKFF20, FKFF25, FKFF30
Precision	C5, C7
Förpackning	Plastpåse i låda eller träfodral.
Leveranstid	Enligt kundens önskemål.

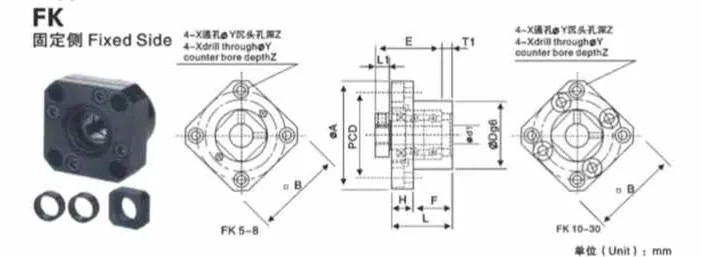

Specifikationsparametrar

Typ	d1	L	H	F	E	Dg6	A	PCD	B	L1	T1	X	Y	Z
FK 5	5	16.5	6	10.5	18.5	20	34	26	26	5.5	3.5	3.4	6.5	4
FK 6	6	20	7	13	22	22	36	28	28	5.5	3.5	3.4	6.5	4
FK 8	8	23	9	14	26	28	43	35	35	7	4	3.4	6.5	4
FK 10	10	27	10	17	29.5	34	52	42	42	7.5	5	4.5	8	4
FK 12	12	27	10	17	29.5	36	54	44	44	7.5	5	4.5	8	4
FK 15	15	32	15	17	36	40	63	50	52	10	6	5.5	9.5	6
FK 17	17	45	22	23	47	50	77	62	61	11	9	6.6	11	10
FK 20	20	52	22	30	50	57	85	70	68	8	10	6.6	11	10
FK 25	25	57	27	30	60	63	98	80	79	13	10	9	15	13
FK 30	30	62	30	32	61	75	117	95	93	11	12	11	1Z.5	15

Typ	d1	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF 6	6	10	6	4	22	36	28	28	3.4	6.5	4
FF 10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF 12	10	15	7	8	34	52	42	42	4.5	8	4
FF 15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF 17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF 20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF 25	25	24	14	10	63	98	80	79	9	14	8.5
FF 30	30	27	18	9	75	117	95	93	11	17.5	11

Produktdisplay

Scenarioapplikation

Brett användningsområde för lager

Fabriksförsäljning, köp gärna

Skicka förfrågan nu

Tillämpningar av kula skruvändstödlager

01/

Precisions CNC-verktygsmaskiner
Dessa stöd tillgodoser de höga-precisionskraven för metallskärning och formbearbetning och ger ±0,002 mm repeterbarhet och exceptionell styvhet. De ger en stabil grund för matningssystem i vertikala bearbetningscentra, horisontella svarvar och fem-axliga maskiner, vilket säkerställer exakt spindel- och revolverpositionering samtidigt som de mildrar positioneringsfel som äventyrar bearbetningskvaliteten.

02/

Industriell automationsutrustning
Stödbasen uppfyller kraven på "hög-effektivitet, smidig drift" för automatiserad produktion och underlättar snabb fram- och återgående rörelse i linjära moduler, kartesiska robotar och automatiserade monteringslinjer genom dess mindre än eller lika med 0,0015 lågfriktionskoefficient och 10 000 rpm hög{4}}kompatibilitet. Detta minskar driftmotståndet och förbättrar den totala produktionseffektiviteten.

03/

Sektorn för elektronisk halvledarutrustning
Stödbasen tillgodoser kraven på renhet och precision för bearbetning av wafer och spån och använder lagertätningar för att blockera damm och flerlagers anti-korrosionsbeläggningar för att motstå fukt. Detta säkerställer mikro-operationsnoggrannheten hos waferlitografimaskiner, spånförpackningsutrustning och PCB-borrmaskiner, och anpassar sig till de krävande miljöerna i halvledarverkstäder.

04/

Sektor för medicinsk utrustning
Stödbaser uppfyller kraven för medicinsk utrustning för "stabil, tyst drift och bred temperaturanpassning": bibehåller stabil prestanda inom -10 grader till 60 grader, med driftsljud som är mindre än eller lika med 55dB. Lämplig för medicinsk bildbehandlingsutrustning, kirurgiska robotar och precisionsinfusionspumpar, vilket ger tillförlitligt stöd för att säkerställa långtidsdrift.

05/

Sektorn för tung bearbetning och laserutrustning
Stödbasen möter stöttålighetskraven för tung-skärning och laserskärning och ger hög last-bärande kapacitet mot radiella/axiella kompositbelastningar och utmattningsbeständig design. Den stöder laserskärare, tunga-gantryfräsmaskiner och CNC-bockningsmaskiner, som tål hög-belastningspåverkan samtidigt som utrustningens funktionsprecision bibehålls.

06/

Ny energiutrustningssektor
För att tillgodose kraven på "miljöanpassning + precisionssäkring" för produktion av litiumbatterier och solceller, har stödbaserna fukt- och dammbeständighet som är lämplig för verkstadsmiljöer. Samtidigt säkerställer deras hög-precisionsstöd enhetlig elektrodplåttjocklek i litiumbatterielektrodplåtvalsverk och dimensionsnoggrannhet i utrustning för skärutrustning av fotovoltaisk kisel, vilket förbättrar kvaliteten på nya energiprodukter.

Service och support

Stödlager med kulskruvar Specialiserade tjänster och support

Lorem ipsum dolor sit amet,consectetur.

För-försäljningsanpassning och support för efterlevnad

Tillhandahålla skräddarsydda lösningar för stödkonsoler skräddarsydda för specifika utrustningsspecifikationer (t.ex. dimensioner, belastningskrav). Utfärda samtidigt materialrapporter och miljöcertifieringsdokument som överensstämmer med industristandarder (särskilt lämpade för medicinska och precisionstillverkningssektorer), och hjälper kunderna att slutföra godkännandeprocesser för utrustningsöverensstämmelse för att säkerställa produktens lämplighet för tillämpningsscenarier.

Precision In-Säljtjänst

Skicka specialiserade tekniska team för-installationsvägledning. Finjustera-supportparametrar baserat på utrustningens driftbehov för att garantera kritiska mätvärden som bullernivåer och positioneringsnoggrannhet uppfyller standarderna. Tillhandahåll gratis specialiserade installationsverktyg och illustrerade underhållsmanualer för att förenkla kundens arbete.

Snabbt inlägg-försäljningssvar

En dedikerad 24-timmars servicehotline finns tillgänglig, med lösningar som tillhandahålls inom 4 timmar efter felanmälan. Vanliga reservdelar hålls i lager för att minimera stilleståndstiden för utrustningen.

Fullständig-cykelunderhållssäkring

Proaktiva underhållspåminnelser skickas till kunder var sjätte månad. Anpassade underhållsrekommendationer tillhandahålls baserat på faktiska driftsförhållanden för att förlänga supportbasens livslängd och minska-användningskostnaderna på lång sikt.

FAQ

F: Kan ditt företag anpassa specialspecifikationer för kulskruvsändlager?

A: Inga problem alls! Vi har ett professionellt designteam, så länge du tillhandahåller detaljerade dimensioner, precision, arbetsförhållanden och andra krav kan teamet snabbt designa lösningar. Produktionsutrustningen är flexibel och kan bearbetas exakt enligt det skräddarsydda schemat för att möta dina individuella behov av stödlager i specialutrustning och speciella arbetsförhållanden.

F: Vilken är rostskyddsförmågan hos dina kulskruvsändlager?

S: Vi använder rostskyddsstål av-kvalitet av hög-kvalitet, svärtningsbehandling av ytpenetration, i en miljö med hög luftfuktighet, rost-beständig i mer än 2000 timmar, kan effektivt motstå vattenånga, korrosiva media, vilket förlänger livslängden avsevärt.

F: Är ditt företags serviceprocess bekväm från inköpsförfrågan till beställning?

A: Mycket bekvämt! När du konsulterar svarar professionell kundtjänst inom 15 minuter och hjälper dig med hela urvalsprocessen. Efter att ha bestämt modellen kan du snabbt lägga en beställning online, och det finns speciella personer som följer upp beställningen fram till produktens leverans.
