Hur säkerställer man uppriktningen av linjärstyrningar under installationen?

Att säkerställa korrekt inriktning av linjära styrningar under installationen är avgörande för optimal prestanda och livslängd för alla maskiner som förlitar sig på dessa komponenter. Som en ansedd leverantör av linjära guider förstår vi betydelsen av denna process och är engagerade i att ge våra kunder den kunskap och det stöd de behöver för att uppnå korrekt anpassning. I det här blogginlägget kommer vi att utforska de viktigaste stegen och bästa praxis för att säkerställa inriktningen av linjära guider under installationen.

Förstå vikten av anpassning

Innan du går in i installationsprocessen är det viktigt att förstå varför inriktning är så kritisk. Linjära styrningar är designade för att ge jämna och exakta linjära rörelser, vilket gör att maskiner kan arbeta med hög noggrannhet och effektivitet. Felinriktade linjära styrningar kan leda till en rad problem, inklusive ökad friktion, för tidigt slitage, minskad belastningskapacitet och minskad total prestanda. Genom att säkerställa korrekt inriktning kan du minimera dessa problem och förlänga livslängden på dina linjära guider.

Förberedelse före installation

Det första steget för att säkerställa inriktningen av linjära styrningar är att förbereda installationsytan. Ytan ska vara ren, plan och fri från skräp eller föroreningar som kan påverka inriktningen. Använd ett precisionsmätverktyg, till exempel en rätlina eller ett laserinriktningssystem, för att kontrollera ytans planhet. Använd vid behov en fräsmaskin eller en kvarn för att korrigera eventuella ojämnheter.

Inspektera sedan noggrant de linjära styrningarna och deras komponenter för eventuella skador eller defekter. Kontrollera att skenorna är raka och att glidblocken fungerar smidigt. Om några problem upptäcks, byt ut de skadade komponenterna innan du fortsätter med installationen.

Installationsprocess

När installationsytan är förberedd och de linjära styrningarna är inspekterade är det dags att påbörja installationsprocessen. Följ dessa steg för att säkerställa korrekt inriktning:

Montera skenorna:Börja med att montera de linjära styrskenorna på installationsytan med lämpliga bultar eller skruvar. Se till att skenorna är ordentligt fastsatta och inriktade parallellt med varandra. Använd en rätkant eller ett lasersystem för att kontrollera skenornas inriktning. Justera vid behov skenornas position tills de är helt parallella.
Installera glidblocken:Efter att skenorna är monterade, installera glidblocken på skenorna. Se till att glidblocken sitter ordentligt på skenorna och att de kan röra sig fritt längs rälsens längd. Använd en momentnyckel för att dra åt bultarna eller skruvarna som håller fast glidblocken vid skenorna.
Kontrollera inriktningen:När glidblocken är installerade, använd ett precisionsmätverktyg för att kontrollera inriktningen av de linjära styrningarna. Mät avståndet mellan glidblocken på flera punkter längs skenornas längd för att säkerställa att de är parallella. Om inriktningen är avstängd, justera positionen för glidblocken eller skenorna tills önskad inriktning uppnås.
Testa rörelsen:Efter att inriktningen har kontrollerats och justerats, testa de linjära styrningarnas rörelse. Flytta glidblocken fram och tillbaka längs skenornas längd för att säkerställa att de rör sig smidigt och utan bindning. Om några problem upptäcks kan ytterligare justeringar behövas.

Bästa praxis för anpassning

Förutom att följa installationsprocessen som beskrivs ovan, finns det flera bästa praxis som kan hjälpa till att säkerställa inriktningen av linjära guider:

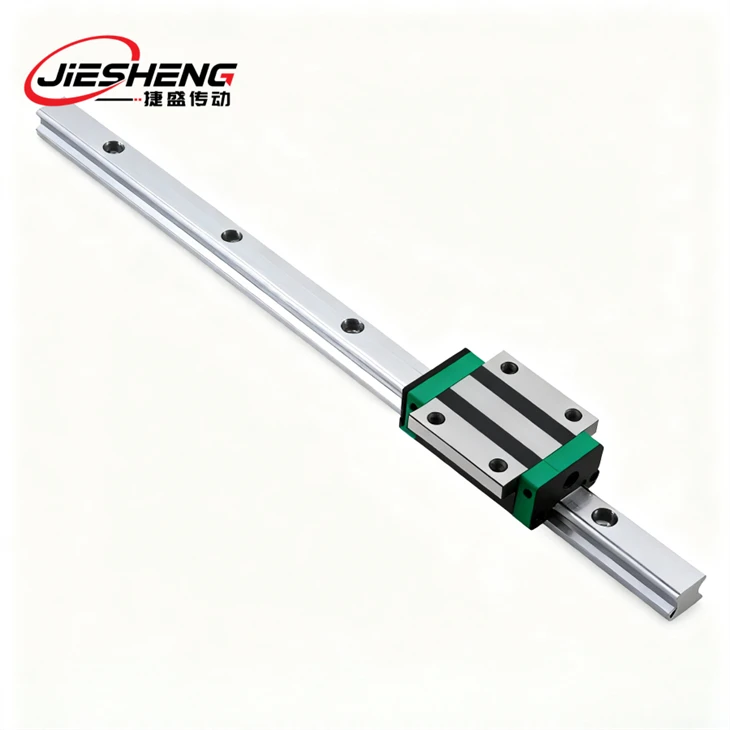

Använd komponenter av hög kvalitet:Investera i högkvalitativa linjära styrningar och komponenter för att säkerställa optimal prestanda och inriktning.Linjära skenor med hög precisionär designade för att ge exakt och pålitlig linjär rörelse, vilket minskar risken för felinriktning.
Följ tillverkarens instruktioner:Följ alltid tillverkarens instruktioner när du installerar linjära styrningar. Instruktionerna kommer att ge specifika riktlinjer för installation, inriktning och underhåll, vilket säkerställer att de linjära styrningarna är korrekt installerade och fungerar på sitt bästa.
Använd precisionsmätverktyg:Använd precisionsmätverktyg, såsom en rätsida, ett laserinriktningssystem eller en mätklocka, för att kontrollera inriktningen av de linjära guiderna. Dessa verktyg kan ge korrekta mätningar och hjälpa till att identifiera eventuella inriktningsproblem.
Utför regelbundet underhåll:Regelbundet underhåll är viktigt för att säkerställa inriktning och prestanda hos linjära styrningar. Rengör de linjära styrningarna regelbundet för att ta bort skräp eller föroreningar som kan påverka inriktningen. Smörj de linjära styrningarna enligt tillverkarens rekommendationer för att minska friktion och slitage.

Felsökning av inriktningsproblem

Trots att de bästa metoderna och installationsprocessen följts kan anpassningsproblem fortfarande uppstå. Här är några vanliga anpassningsproblem och hur du felsöker dem:

Ojämnt slitage:Om de linjära styrningarna upplever ojämnt slitage kan det vara ett tecken på felinriktning. Kontrollera inriktningen av de linjära styrningarna med ett precisionsmätverktyg och gör nödvändiga justeringar.
Bindning eller fastsättning:Om glidblocken binder eller fastnar kan det bero på felinställning eller brist på smörjning. Kontrollera inriktningen av de linjära styrningarna och smörj glidblocken enligt tillverkarens rekommendationer.
Buller eller vibrationer:Om de linjära styrningarna låter eller vibrerar kan det vara ett tecken på felinriktning eller en skadad komponent. Kontrollera inriktningen av de linjära styrningarna och inspektera komponenterna för eventuella skador. Byt ut eventuella skadade komponenter vid behov.

Slutsats

Att säkerställa inriktningen av linjära styrningar under installationen är avgörande för optimal prestanda och livslängd för alla maskiner som förlitar sig på dessa komponenter. Genom att följa de viktigaste stegen och bästa praxis som beskrivs i det här blogginlägget kan du säkerställa att dina linjära guider är korrekt installerade och rätt inriktade. Om du har några frågor eller behöver ytterligare hjälp med installation eller inriktning av linjära styrningar, vänligenkontakta ossför mer information. Vi är här för att hjälpa dig att uppnå bästa möjliga prestanda från dina linjära guider.
