Hej där! Som leverantör av SFU Ball Screws får jag ofta frågan om det vridmoment som krävs för att manövrera dessa fiffiga komponenter. Så låt oss dyka direkt in i det och bryta ner det du behöver veta.

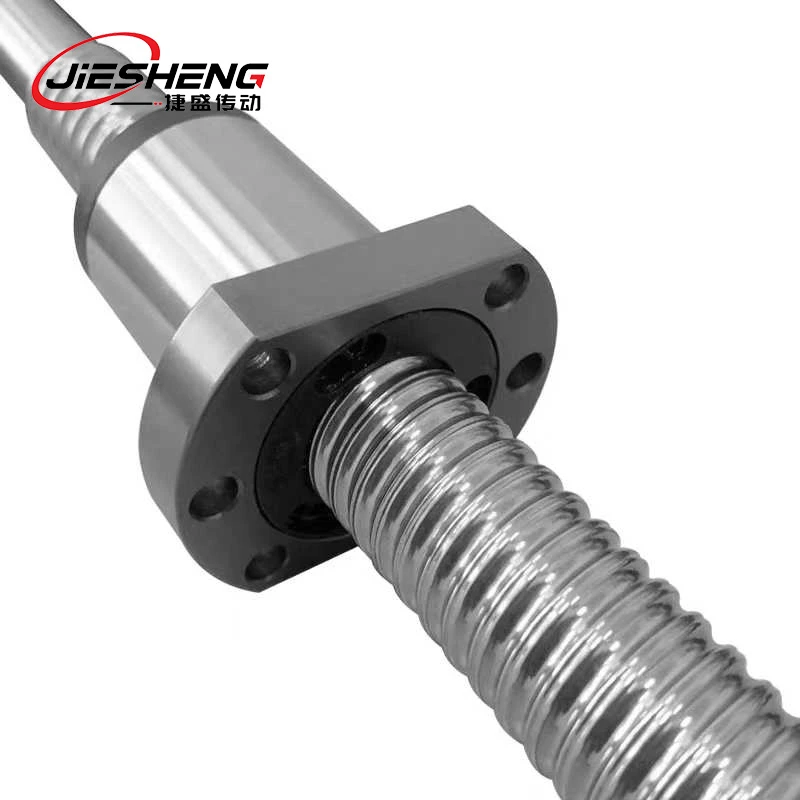

För det första, vad är SFU Ball Screws? Tja, de är en typ av mekaniska linjära ställdon som omvandlar rotationsrörelse till linjär rörelse. De är superpopulära i ett gäng branscher, som CNC-bearbetning, robotik och automation. Du kan hitta mer om dem här:SFU kulskruvar.
Nu ska vi prata om vridmoment. Vridmoment är i grunden den kraft som får ett föremål att rotera. När det gäller SFU-kulskruvar beror det vridmoment som krävs för att manövrera dem på några nyckelfaktorer.
Faktorer som påverkar vridmomentkrav
1. Ladda
Belastningen är en av de viktigaste faktorerna. Ju tyngre last du försöker flytta, desto mer vridmoment behöver du. Till exempel, om du använder en SFU-kulskruv för att flytta ett tungt arbetsstycke i en CNC-maskin, behöver du ett högre vridmoment jämfört med att flytta ett lättare föremål. Tänk på det som att försöka vrida en skiftnyckel på en riktigt snäv bult. Ju hårdare bulten är (eller desto tyngre belastningen), desto mer kraft (moment) behöver du applicera.
2. Bly
Ledningen av en kulskruv hänvisar till det avstånd som muttern färdas i ett helt varv av skruven. En högre ledning innebär att muttern rör sig ett större avstånd per varv. Generellt kräver en högre ledning mer vridmoment för att fungera eftersom du flyttar lasten ett större avstånd på samma tid. Till exempel kommer en kulskruv med en ledning på 10 mm per varv att behöva mer vridmoment för att flytta samma last jämfört med en kulskruv med en ledning på 5 mm per varv.
3. Friktion
Friktion spelar en stor roll i vridmomentkrav. Det finns två huvudtyper av friktion att överväga: intern friktion inom själva kulskruven och extern friktion mellan kulskruven och dess monteringskomponenter. Hög friktion betyder att du behöver mer vridmoment för att övervinna det och få kulskruven i rörelse. Saker som kvaliteten på kullagren, smörjningen och inriktningen av kulskruven kan alla påverka friktionen.
4. Effektivitet
Kulskruvens effektivitet påverkar också det vridmoment som krävs. En mer effektiv kulskruv kommer att kräva mindre vridmoment för att fungera. Effektiviteten påverkas av faktorer som kulskruvens design, kvaliteten på de använda materialen och tillverkningsprocessen. En väldesignad och högkvalitativ kulskruv kommer att ha en högre effektivitet, vilket innebär att du kan använda mindre vridmoment för att uppnå samma linjära rörelse.
Beräknar vridmomentet
Att beräkna det exakta vridmomentet som krävs för att driva en SFU-kulskruv kan vara lite knepigt, men det finns några formler du kan använda. En vanlig formel är:
[ T = \frac{F \times P}{2\pi \times \eta} ]
Där:
- (T) är vridmomentet (i Nm)
- ( F ) är den axiella kraften (i N)
- ( P ) är ledningen för kulskruven (i m)
- ( \eta ) är kulskruvens verkningsgrad
Låt oss säga att du har en axiell kraft på 1000 N, en ledning på 0,01 m och en verkningsgrad på 0,9. Om vi kopplar in dessa värden i formeln får vi:
[ T = \frac{1000 \times 0,01}{2\pi \times 0,9} \approx 1,77 \text{ Nm} ]
Tänk på att detta är en förenklad beräkning, och i verkliga tillämpningar kan det finnas andra faktorer att ta hänsyn till, som dynamiska belastningar och acceleration.
Vikten av korrekt vridmoment
Att använda rätt vridmoment är avgörande för korrekt funktion och livslängd för dina SFU-kulskruvar. Om du använder för lite vridmoment kan det hända att kulskruven inte flyttar lasten effektivt, eller så kan den uppleva överdrivet slitage. Å andra sidan, om du använder för mycket vridmoment kan du skada kulskruven eller dess komponenter.
Till exempel, i en CNC-maskin, om vridmomentet är för lågt, kanske maskinen inte kan skära exakt, vilket leder till delar av dålig kvalitet. Om vridmomentet är för högt kan det göra att kulskruven överhettas, vilket kan minska dess livslängd och till och med leda till fel.
Att välja rätt SFU-kulskruv
När du väljer en SFU-kulskruv för din applikation är det viktigt att ta hänsyn till vridmomentkraven. Du vill välja en kulskruv som kan hantera belastningen och ge den nödvändiga linjära rörelsen med lämpligt vridmoment.
Om du arbetar med ett precisionsbearbetningsprojekt kanske du vill titta närmare på detPrecisionsslipad kulskruv. Dessa kulskruvar är designade för applikationer med hög precision och kan erbjuda bättre prestanda och noggrannhet.
Å andra sidan, om du använder kulskruven i en CNC-maskin, enCNC-maskin blyskruvkan vara ett bra val. Dessa kulskruvar är speciellt utformade för att möta kraven för CNC-bearbetning, inklusive höghastighetsdrift och exakt positionering.
Slutsats
Så, där har du det! Vridmomentet som krävs för att driva SFU-kulskruvar beror på flera faktorer, inklusive belastning, bly, friktion och effektivitet. Genom att förstå dessa faktorer och använda rätt beräkningar kan du säkerställa att din kulskruv fungerar smidigt och effektivt.
Om du är på marknaden för SFU Kulskruvar eller har några frågor om vridmomentkrav, tveka inte att höra av dig. Vi finns här för att hjälpa dig hitta rätt lösning för din applikation. Oavsett om du är ett litet företag eller en stor industriverksamhet har vi expertis och produkter för att möta dina behov.
Låt oss inleda ett samtal och se hur vi kan arbeta tillsammans för att göra ditt projekt till en framgång.
Referenser
- "Ball Screw Design and Application Handbook"
- Läroböcker "Mekanisk design och analys".
